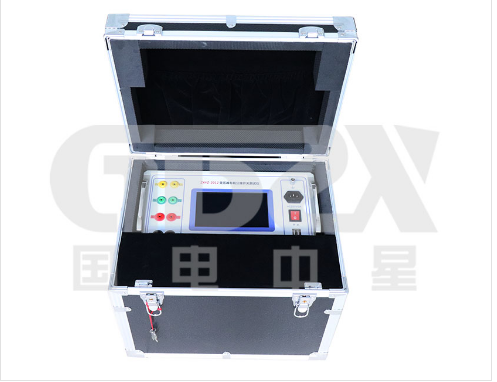

ZXYZ-2012變壓器有載調壓開關測試儀——精準高效診斷的核心利器

在電力系統的預防性試驗與交接試驗中，有載調壓開關（OLTC）的狀態評估至關重要。其切換時間、過渡電阻、波形及三相同期性等參數直接關系到變壓器的安全穩定運行。傳統的測試方法往往存在操作繁瑣、精度不足、效率低下或數據解讀困難等問題。本文將深入解析ZXYZ-2012變壓器有載調壓開關測試儀的技術特性，并對比傳統測試手段，闡明其在OLTC精準、高效、智能化診斷中的顯著優勢。

一、 ZXYZ-2012的核心技術優勢解析

1.高精度測量與智能適應：

四端法高精度電阻測量： 采用四端接線方式，徹底消除測試導線電阻的影響，提供高精度的過渡電阻測量（±5%讀數±0.1Ω），無需繁瑣的導線補償。對比傳統雙臂電橋或簡易電阻測量方法，精度和抗干擾能力顯著提升。

寬范圍自適應： 提供3A/1A和0.6A/0.2A兩檔恒流源，覆蓋0.4Ω至100Ω的寬范圍過渡電阻測量。無需手動切換復雜的測試回路，儀器根據選檔自動適配，尤其適合現場不同型號OLTC的快速測試。

精準時標： 高達30k的采樣速率和0.1ms的時間分辨率，確保捕捉OLTC切換過程中的每一個細微變化，時間測量精度達±0.5%讀數±0.2ms。遠超依賴示波器人工讀數的傳統方法。

2.智能化波形分析與故障診斷：

自動波形調整與故障標記： 儀器能根據采樣數據自動調整時間和阻值坐標軸幅度，使波形清晰易讀。其核心優勢在于智能化分析引擎，能自動識別波形中的異常點（如斷點、毛刺、電阻值突變、時間超標等）并進行標記，極大降低了對測試人員波形解讀經驗的高度依賴，縮短了故障定位時間。傳統方法依賴人工經驗?zāi)恳暀z查波形，效率低且易漏判。

全面的參數獲取： 單次測試即可同步獲取完整的過渡時間、過渡波形、過渡電阻、三相同期性等所有關鍵參數，提供全面的OLTC狀態畫像。傳統方法往往需要多次測試或不同儀器配合才能獲得完整數據。

3.卓越的適用性與效率提升：

全類型變壓器兼容： 直接支持Y0, Y, △型變壓器測試，阻值結果直接顯示，無需人工換算。尤其對△型變壓器，能直觀顯示三相同期性，這是評估開關機械性能的關鍵指標，許多傳統設備對此支持不足或顯示不直觀。

靈活測試模式： 支持帶繞組和不帶繞組測試，為現場不同工況提供解決方案。

連續測試能力： 可在單次測試間隔后快速進行下一次測試，顯著縮短變壓器停電時間，提升試驗效率。傳統設備通常需要較長的復位或充電時間。

高效數據處理與管理：

內置大容量存儲：可自動保存1000組歷史數據，方便追溯對比。

便捷數據導出：支持外接U盤保存數據，數據轉移方便。

一鍵報告生成： 直接生成Word格式測試報告，包含關鍵數據、波形圖及分析結論（如故障標記），大幅提升報告編寫效率和規范性，告別手工整理數據和繪制波形的繁瑣。

4.先進的交互體驗：

集成化操作平臺： 采用小型計算機控制，配備800×480彩色液晶觸摸屏，操作直觀流暢。

多樣化輸入支持： 支持外接鼠標操作，提升復雜設置或數據分析時的便捷性。

現場快速輸出： 內置高速打印機，現場即可打印測試報告和波形圖。

二、 ZXYZ-2012 與傳統測試手段的對比

三、 應用價值與結論

ZXYZ-2012變壓器有載調壓開關測試儀嚴格遵循DL/T 846.8-2004等電力行業標準，其設計充分考慮了現場試驗的實際需求和痛點，代表了當前OLTC測試技術的先進水平：

1.提升診斷精準度： 高精度測量與智能波形分析相結合，顯著提升了對OLTC潛在缺陷（如觸頭燒蝕、彈簧疲勞、機構卡澀等）的檢出率和定位準確性。

2.大幅提高工作效率： 一鍵操作、連續測試、自動報告生成等功能，使得整個測試流程耗時大大縮短，有效減少了設備停電時間，降低了試驗成本。

3.降低技術門檻： 智能故障標記和直觀的波形顯示，降低了對測試人員資深經驗的絕對依賴，使分析結果更客觀可靠。

4.實現數據規范化管理： 強大的數據存儲、導出和標準報告功能，為設備狀態跟蹤、歷史數據對比和試驗檔案管理提供了堅實基礎。

對于負責變壓器運維、檢修和試驗的技術人員而言，ZXYZ-2012不僅僅是一臺測試儀器，更是一個集精準測量、智能診斷、高效操作和規范管理于一體的強大工具。其相對于傳統測試方法的技術優勢是全方位的，能夠有效解決現場測試中的精度、效率、分析和報告難題，是保障有載調壓開關健康狀態、提升電力設備預防性試驗水平的理想選擇。掌握并熟練應用該設備，將極大提升技術人員在OLTC狀態評估工作中的專業能力和效率。
